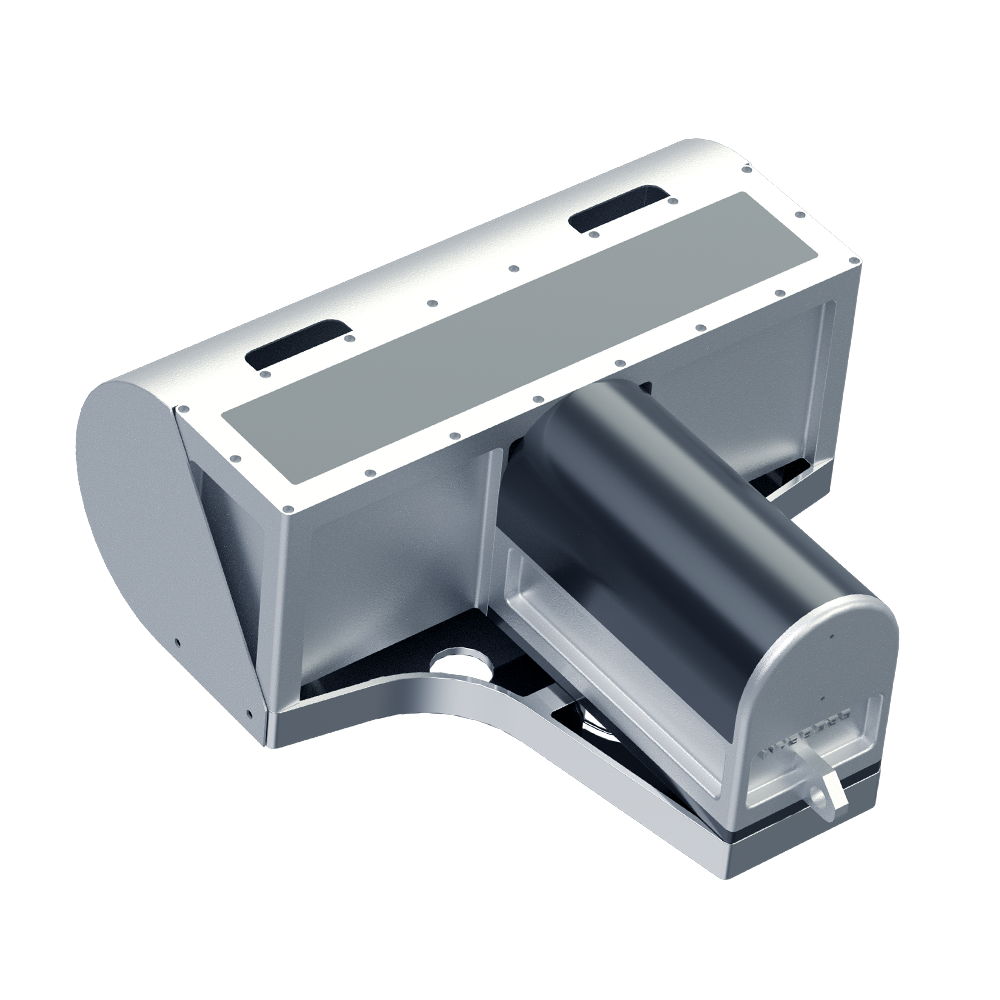

GeoBeam200浅水多波束测深系统

GeoBeam200浅水多波束测深系统利用水下换能器阵列的波束形成技术,能够在水下形成多个不同角度的探测波束,从而实现条带式的探测。与传统的单波束测深系统相比,多波束探测能获得一个条带覆盖区域内多个测量点的海底深度值,实现了从“点—线”测量到“线—面”测量的跨越,具有高效率、高精度和高覆盖率的海底地形测量能力,可以广泛应用于各种浅海测绘工作。


  • 系统特点
  • 产品参数
  • 相关下载

更多

1.测量范围大: 最大覆盖可达140°;
2.测量距离远:最深可达500m
3.功能多样化: 可按客户要求,定制不同功能
4.测量精度高:分辨率最大可达3.75cm
5.频点实时可调:精度与作用距离的完美选择

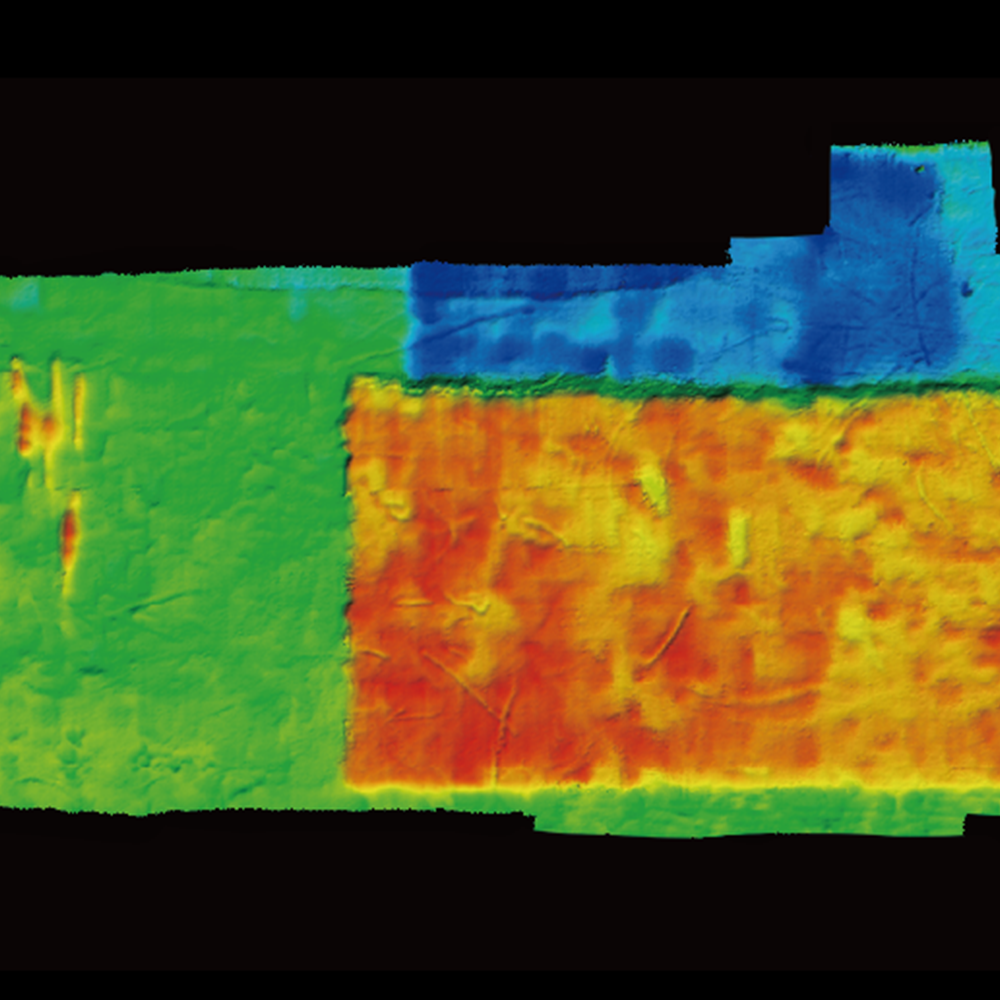

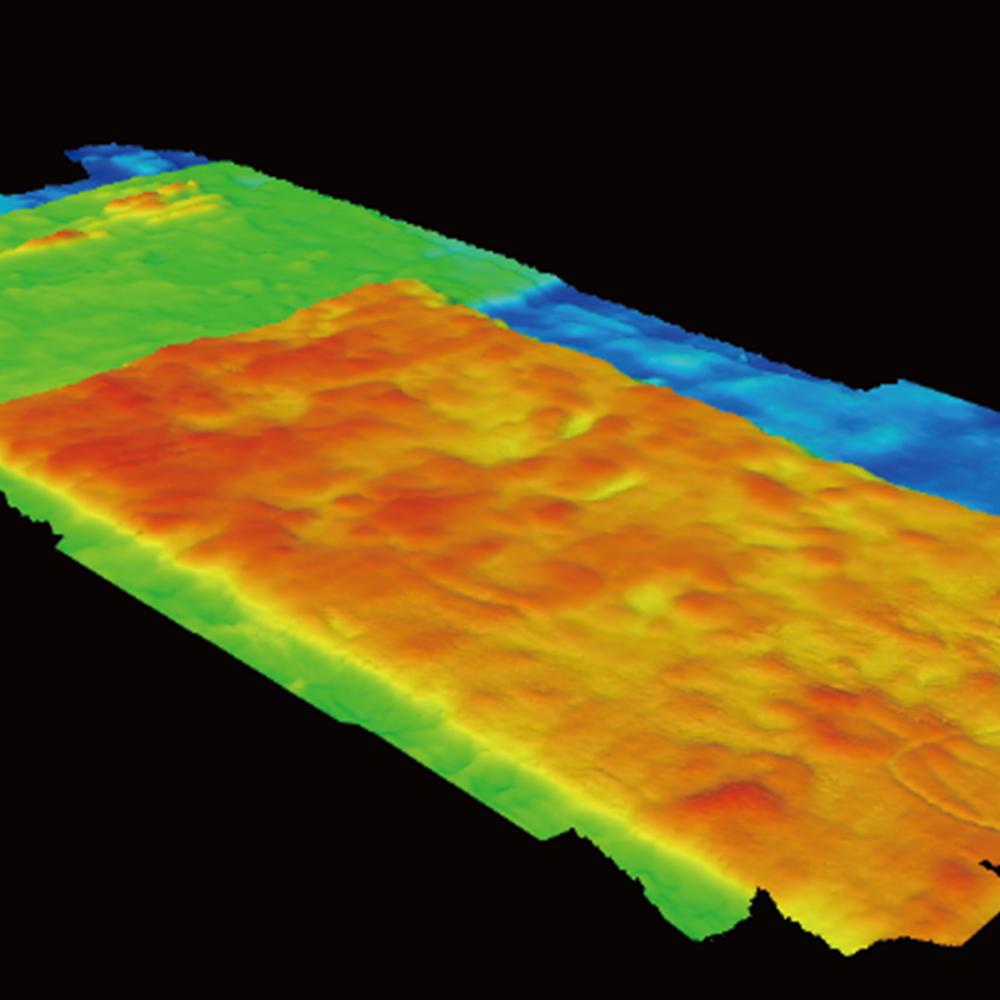

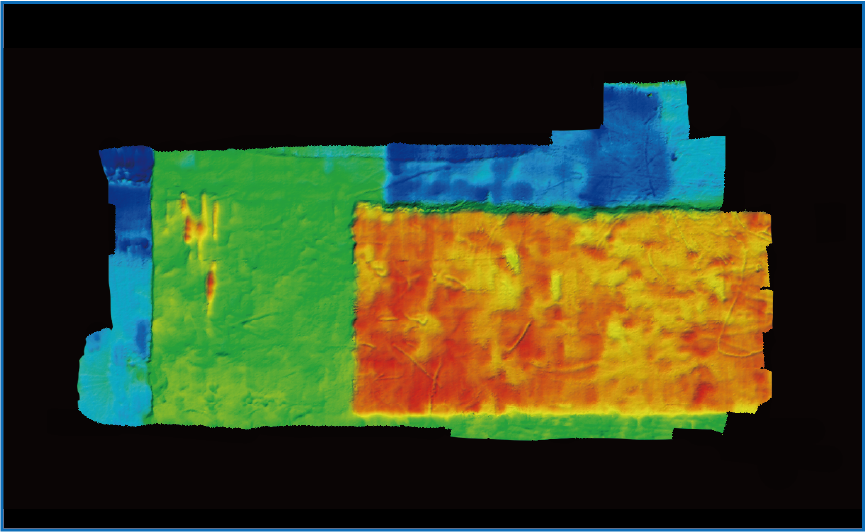

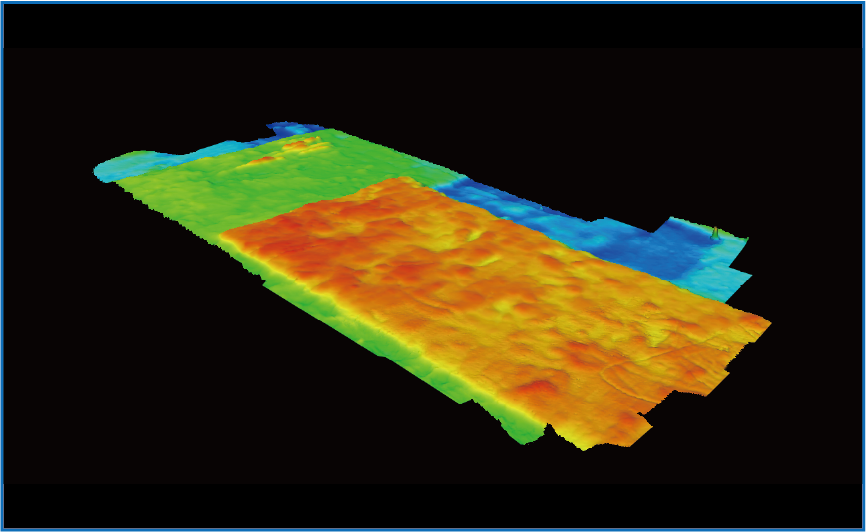

6.附加功能强大:具有水体成像和目标识别等功能
7.小型化设计: 设备小巧、轻便、安装使用便捷
8.全新中文界面:针对国内用户开发了全中文的显控软件和采集软件,并兼容主流的后处理软件。

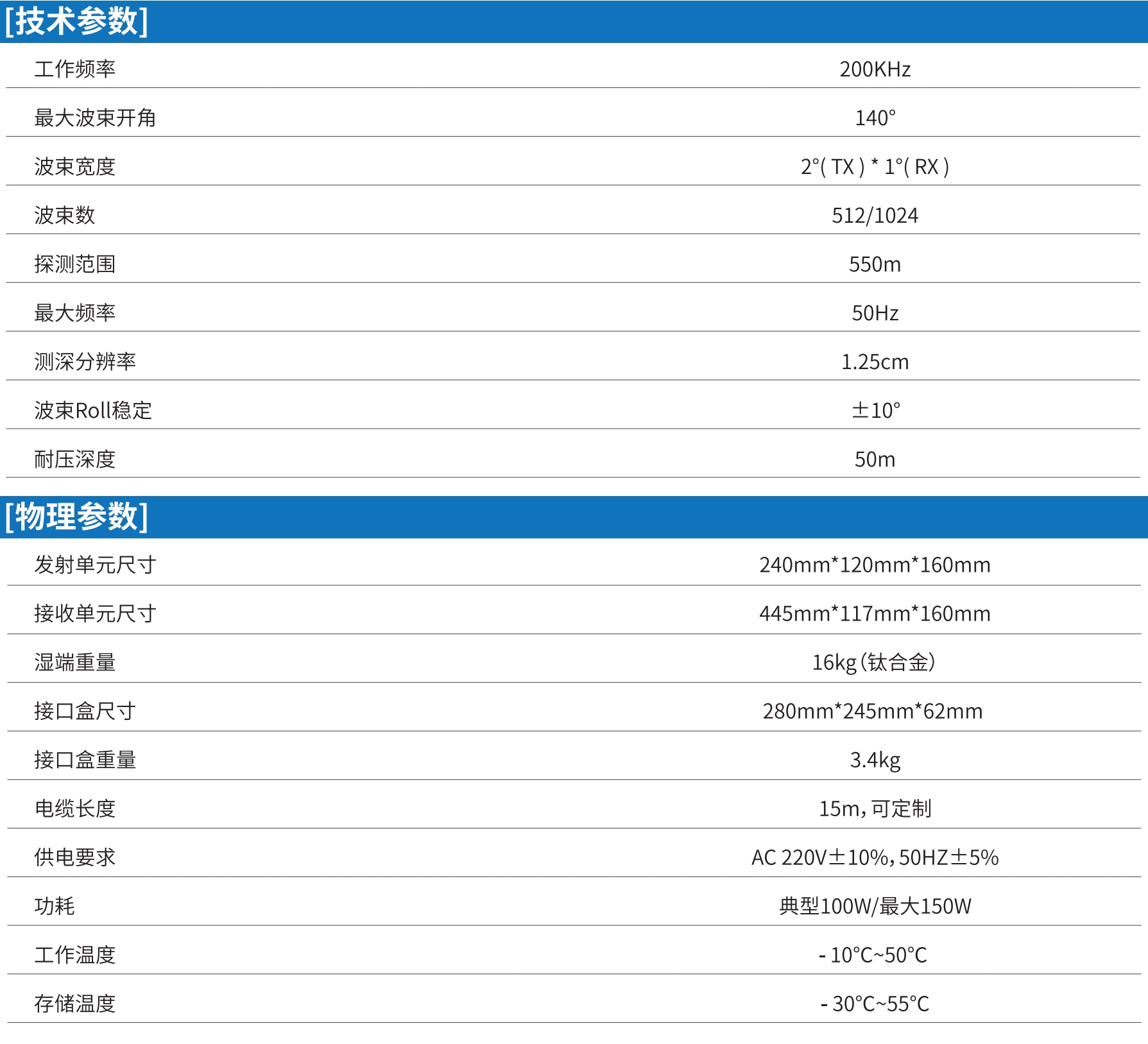

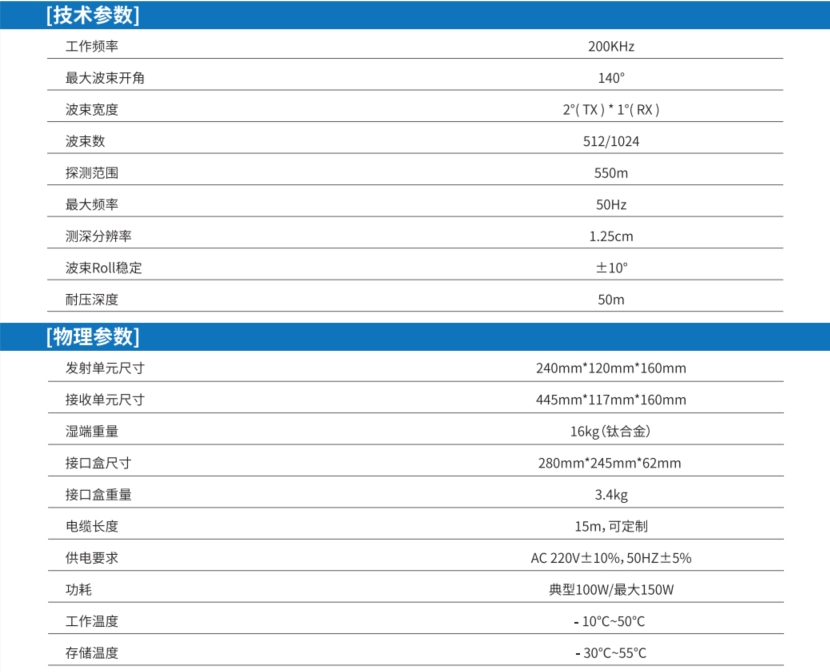

工作频率 200K
最大波束开角 140°
垂直航迹波束宽度
平行航迹波束宽度
波束数 最大512
探测范围 0.5m-500m
最大帧率 60Hz
测深分辨率 3.75cm
波束Roll稳定 ±10°
发射单元尺寸 240mm*120mm*160mm
接收单元尺寸 445mm*117mm*160mm
湿端重量 19kg
电缆长度 15m,可定制
供电要求 AC 220V±10%,50HZ±5%
功耗 最大200W
耐压深度 50m
存储温度 -20~55℃
工作温度 -2~40℃
注:此处湿端重量包含导流罩、固定法兰、表面声速仪

GeoBeam200多波束测深系统产品彩页

软件版本:1.0

发表日期:2021-02-26

水利工程调查手册

软件版本:2.0

发表日期:2021-01-04
