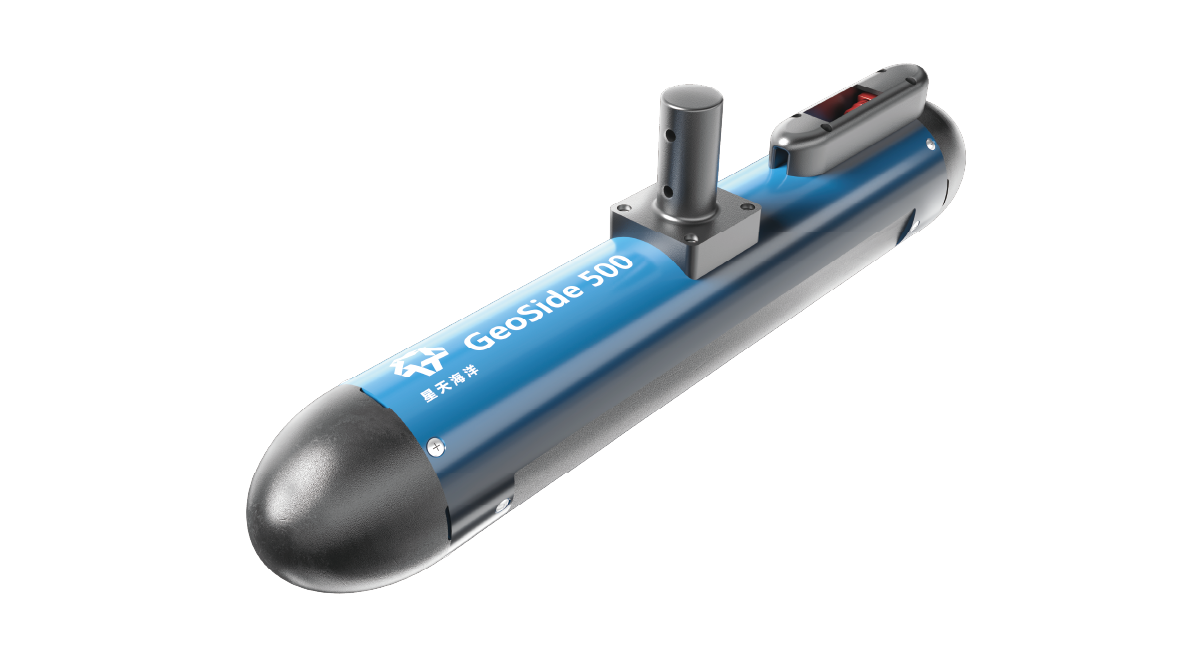

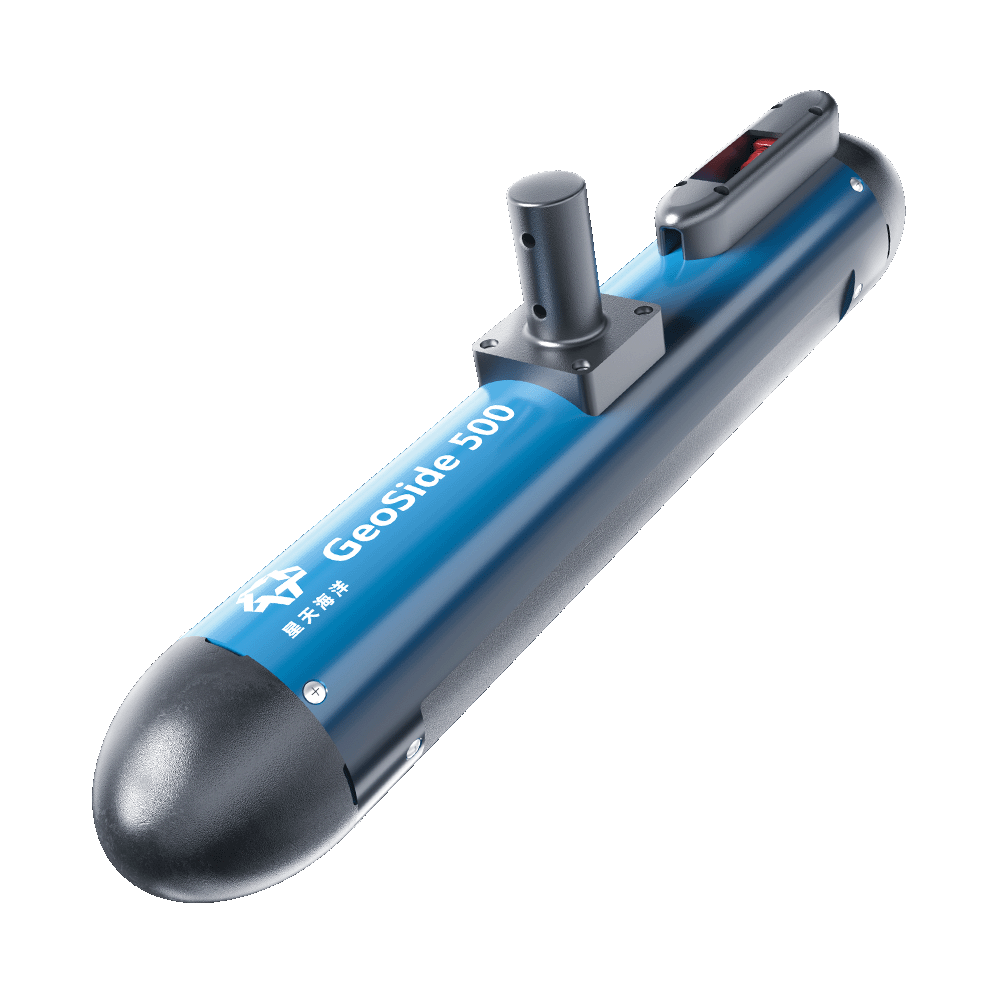

GeoSide500便携式侧扫声呐

        GeoSide500便携式侧扫声呐是一款小巧轻便、超低功耗、用于获取高分辨率水下图像的声呐设备,其拖鱼结构采用便携式设计和优化的流体力学设计理念,具有良好的拖曳平衡性,可单人轻松收放和施测。

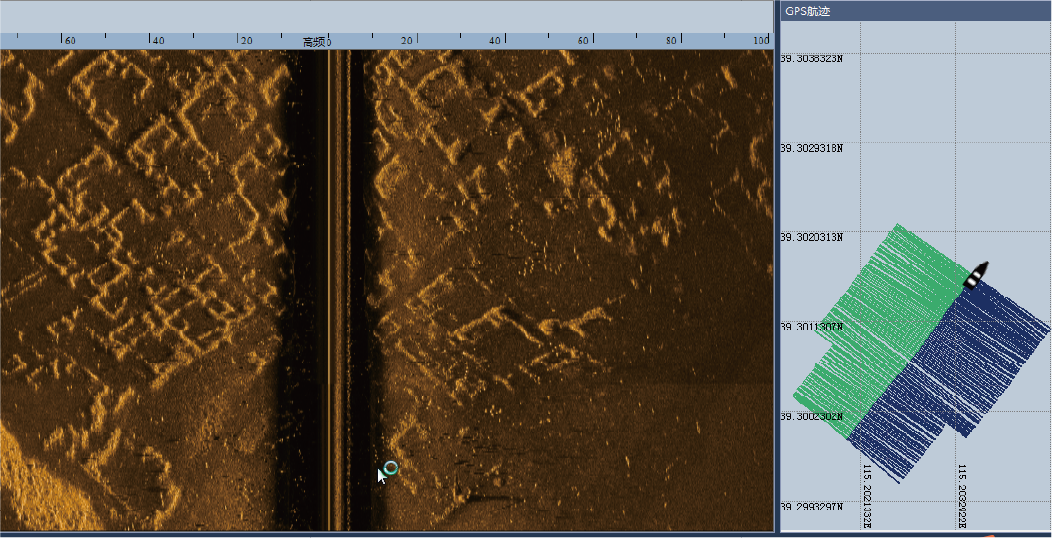

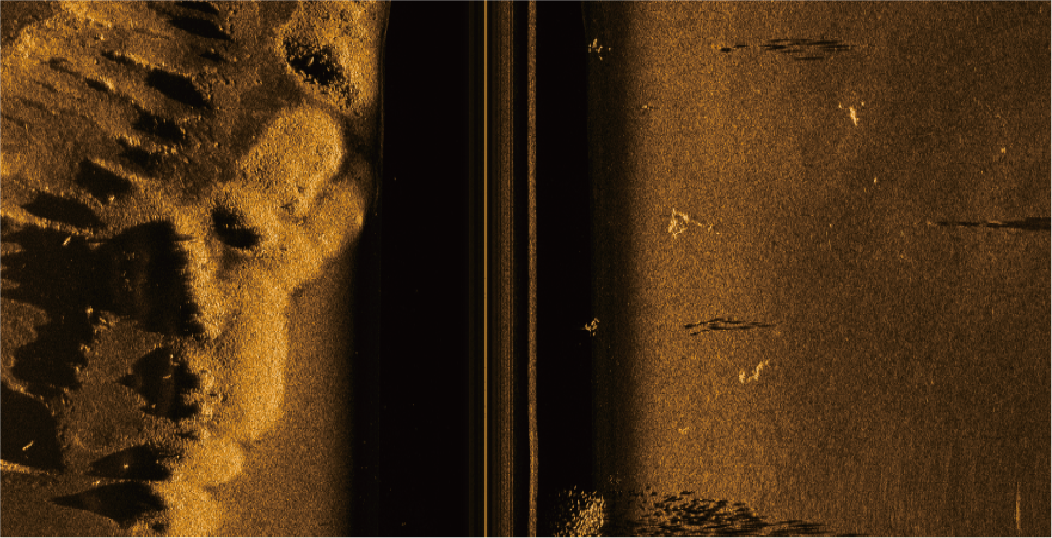

        标配GeoSonarUltimate导航显控软件实时进行数据采集和可视化显示。系统具备海图底图显示、测线规划、轨迹跟踪、目标标记、声图标记与GPS标记同步显示、等比例声呐成图等能力,实现数据采集、成图和导航三重功能,同时支持转存标准XTF格式数据,以满足拼图需求。




  • 系统特点
  • 产品参数
  • 相关下载

更多

1.国内一款换能器内嵌式侧扫声呐;

2.超宽覆盖范围,最高可达14倍水深;

3.高精度Chirp成像技术,系统的抗干扰能力强;

4.分辨力高、扫测量程大;

5.内置传感器:姿态、航向、温度;

6.高效、低耗、高可靠、小轻巧便捷、操作简洁、运输方便;

7.友好的人机交互界面,方便用户使用;

8.智能的目标识别;

9.支持多种格式海图数据加载与显示,高精度本地坐标映射;

10.标记与目标管理功能,方便对疑似目标进行反复扫测;

11.基于服务器的数据中转功能,具备远程监控及操控功能;

12.支持多种数据格式转换及输出;

13.开放的数据接口,可以灵活的接入第三方软件。

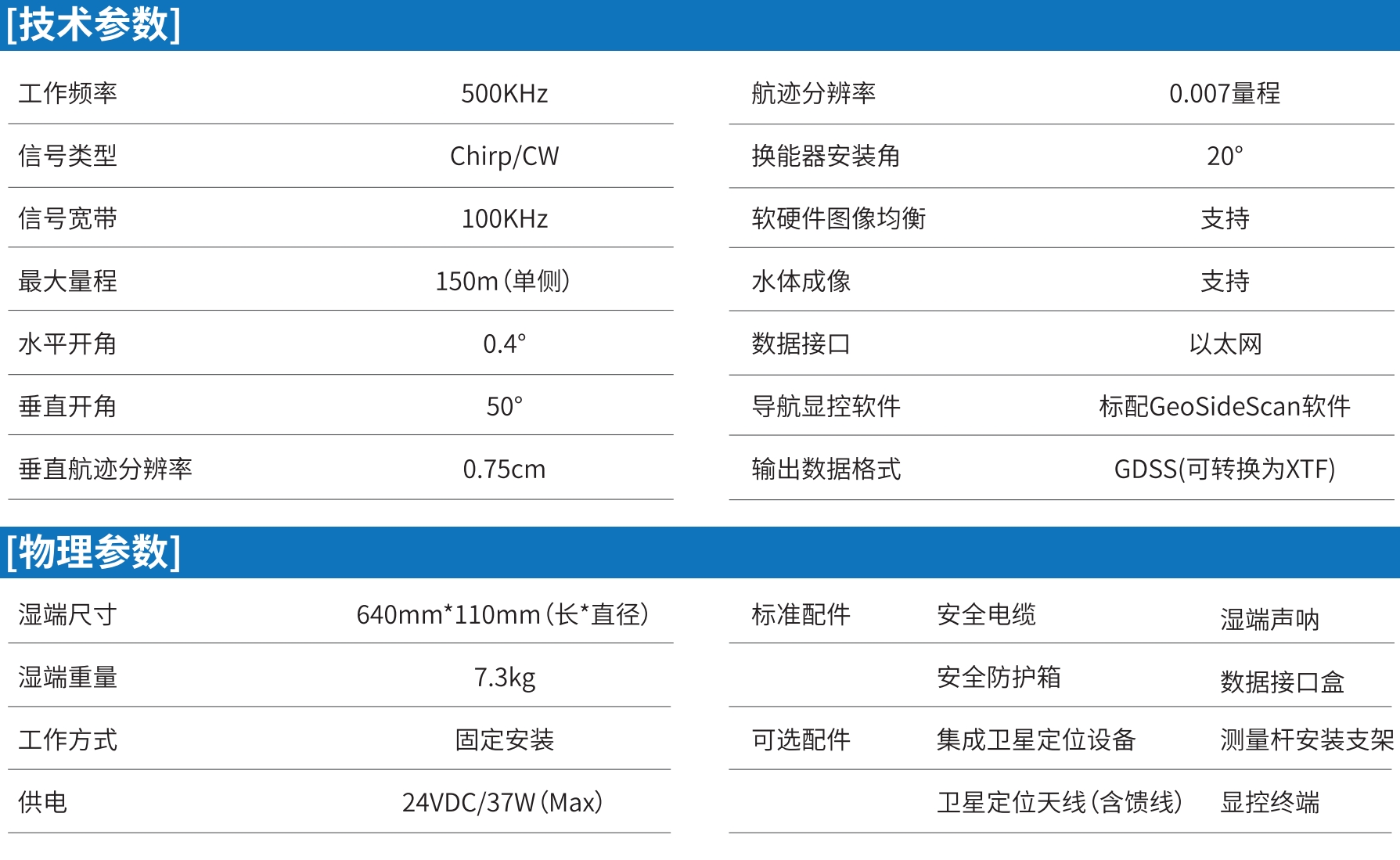

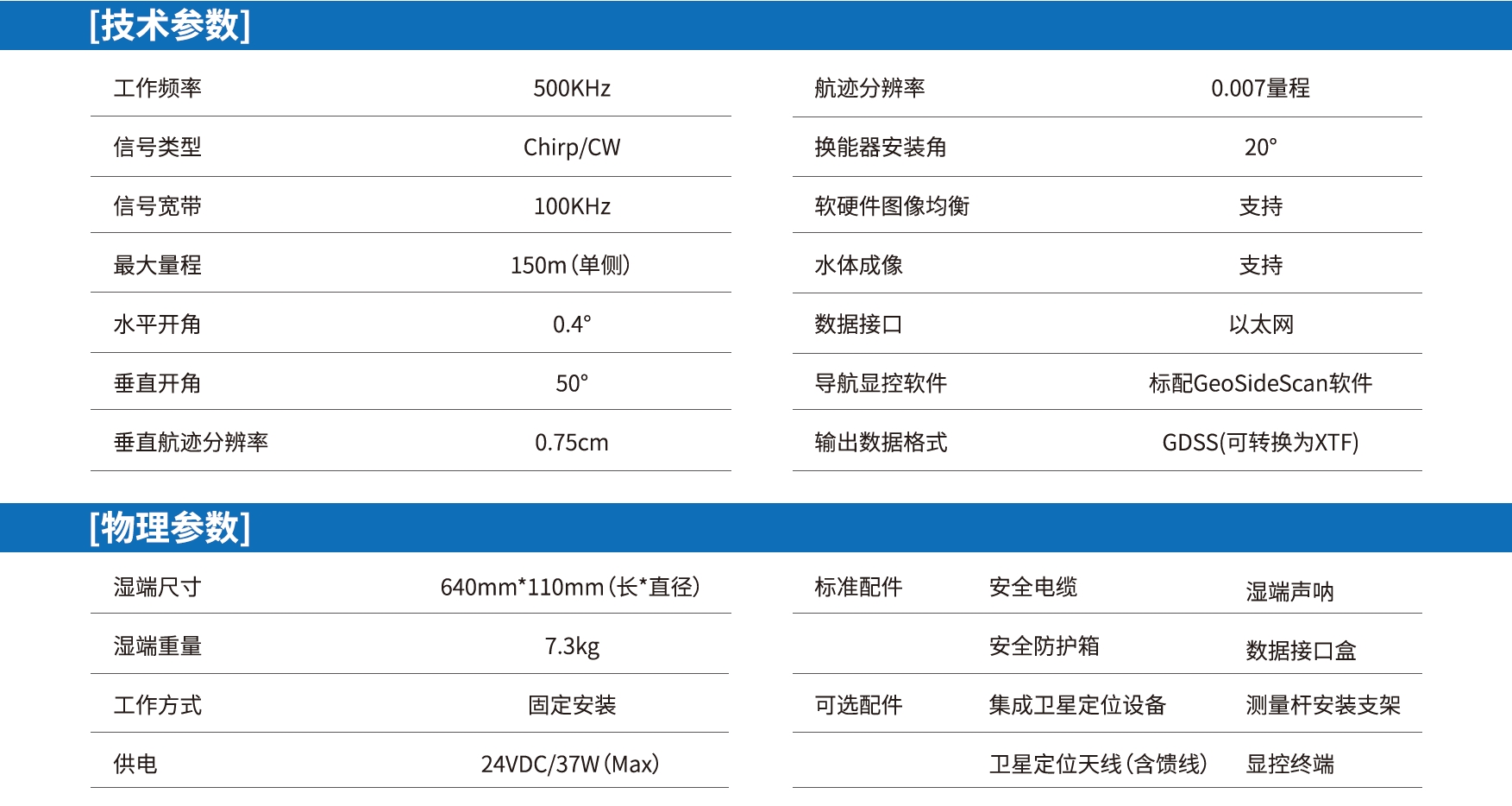

软硬件图像均衡

支持

水体成像

支持

4K高清显示

支持

数据接口

以太网

导航显控软件

标配GeoSideScan软件

输出数据格式

GDSS(XTF)

工作频率

500khz

信号类型

Chirp/CW

信号宽带

100kHz

最大量程

150m(单侧)

水平开角

0.4°

垂直开角

50°

垂直航迹分辨率

0.75cm

航迹分辨率

0.007量程

换能器安装角

20°

标准配件

安全电缆
安全防护箱、湿端声呐、数据接口盒

可选配件

显控终端
测量杆安装支架

卫星定位天线(含馈线)

集成卫星定位设备

湿端尺寸

660mm*110mm(长*直径)

湿端重量

7.3kg

工作方式

固定安装

供电

24vDC/37w(Max)
