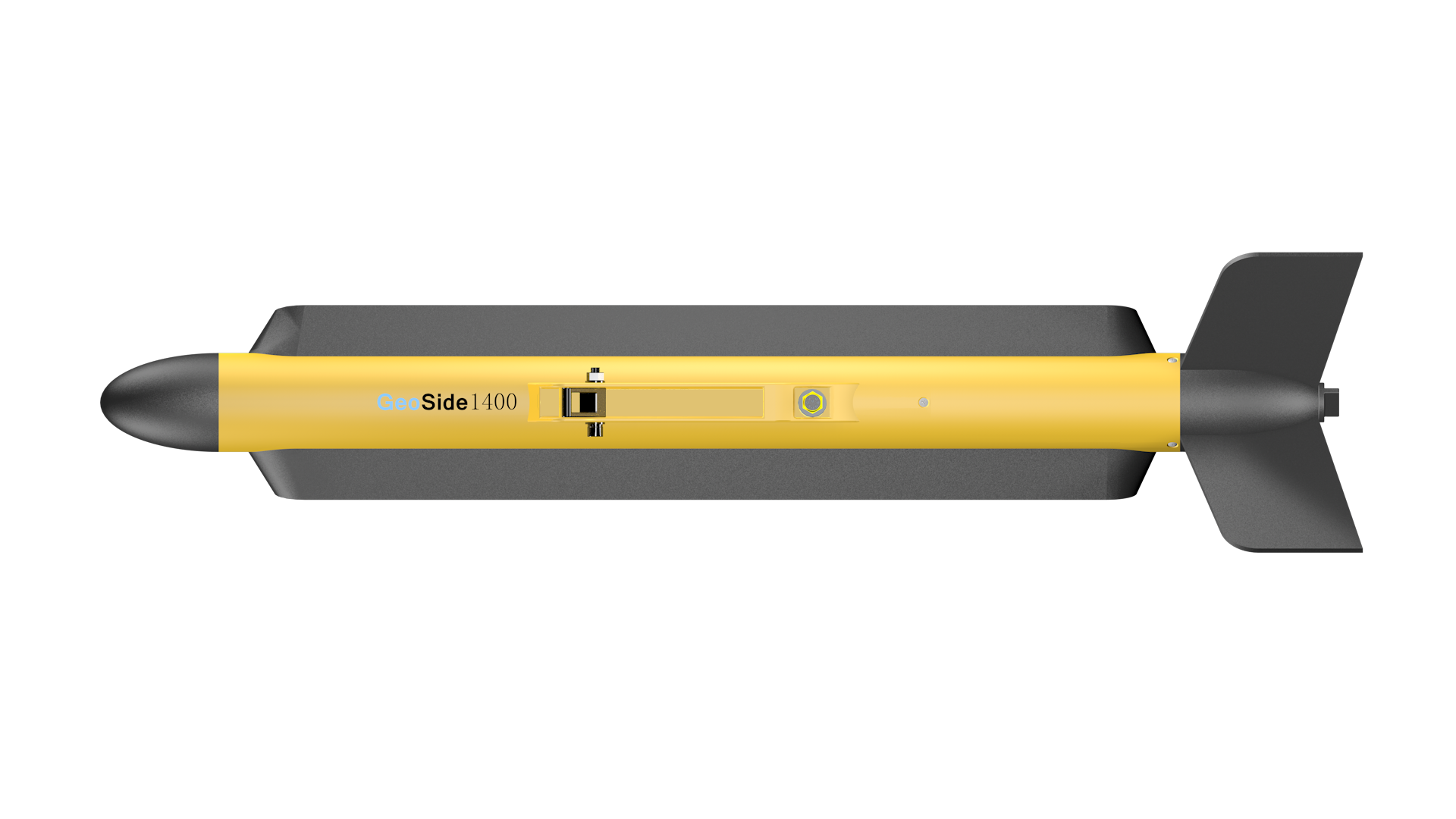

GeoSide1400高分辨率侧扫声呐

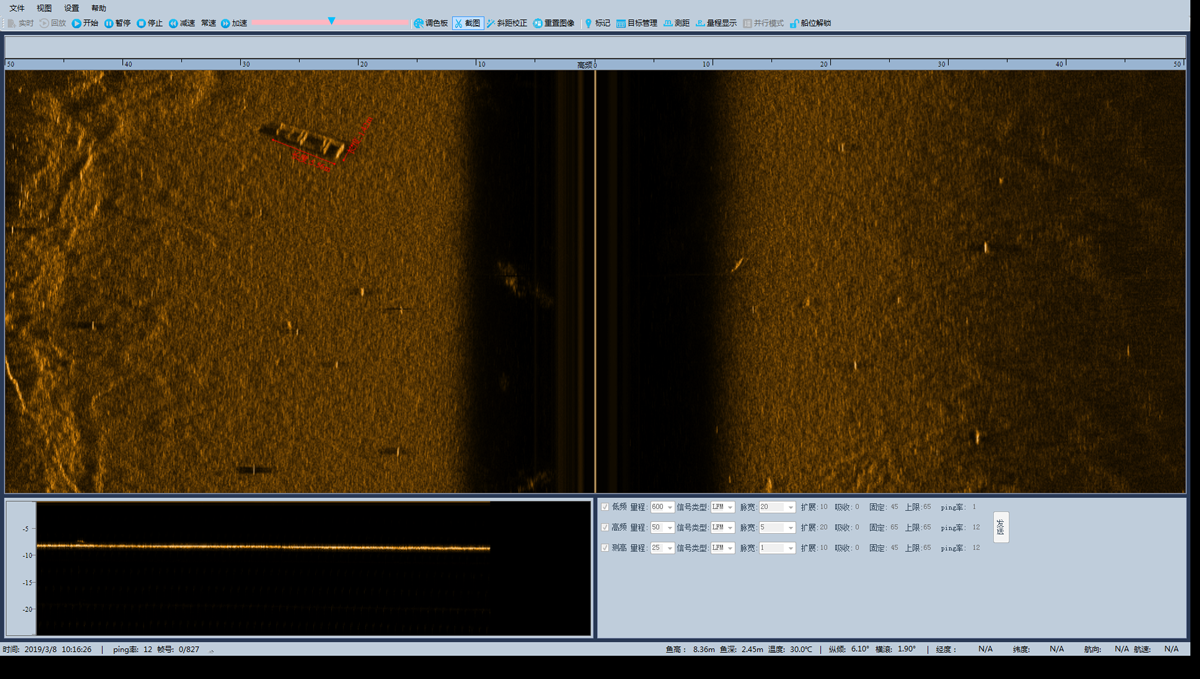

GeoSide1400高分辨率侧扫声呐运用海底目标的反向散射回波来进行探测,能直观地提供海底形态的声图。在海底测绘、海底地质勘测、海底工程施工、海底障碍物和沉积物的探测以及海底矿产勘测等方面具有广泛应用。


  • 系统特点
  • 产品参数
  • 相关下载

更多

1.采用双频工作方式,较好地解决了侧扫声呐作用距离和分辨率的矛盾;
2.采用宽带信号设计,提高了侧扫声呐的作用距离和分辨率;
3.采用模块化和标准化设计,提高了系统的可靠性和可维护性;
4.采用先进的数字信号处理技术,大大提高了声图的质量;
5.具有独立的测高功能,能够准确地跟踪拖鱼离海底的高度,保证拖鱼的安全;
6.软件具有良好的人机对话界面,方便用户的使用;
7.可提供图像处理和目标处理的工具软件;
8.软件具有辅助的目标识别和分类功能;
9.内置姿态仪,可实时输出roll、pitch、yaw信息;
10.优质的售后服务体系。

工作频率 100/400KHz双频
最大扫宽 100KHz为100 0m/双侧;400KHz为300m/双侧
水平开角 1°@100KHz,0.25°@400KHz
垂直开角 >50°
垂直航迹分辨率 4cm@100KHz;1cm@400KHz
沿航迹分辨率 0.02h(量程)@100KHz;0.004h(量程)@400KHz
换能器下俯角 10°-20°可调
最大工作深度 2000m
最大安全拖曳速度 12节
湿端尺寸 1350mm x 100mm(长*直径)
湿端重量 30kg(空气),20kg(水中)
工作方式 拖曳、舷侧或船底固定
供电要求 220VAC / 48VDC
功 耗 30w
电缆长度 50m凯夫拉加强缆(可扩展)
